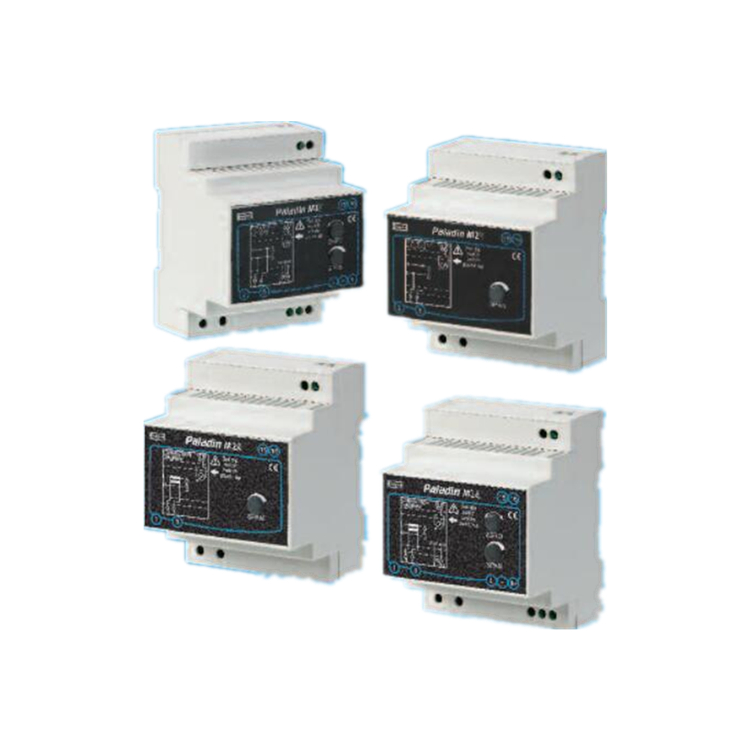

Paladin AT系列傳感器為交流電流和電壓測量提供了一種經濟有效的解決方案。該范圍提供電氣參數的測量、隔離和轉換為行業標準直流輸出信號。該系列可提供針對高壓和過載的保護，并在惡劣的電氣環境中抗振。在單個外殼中具有用戶可選擇的多個模擬輸出以及電流、電壓和頻率的單獨測量。該產品具有 DIN 導軌安裝外殼、簡單的連接和用戶可選擇的模擬輸出。 AT 系列傳感器的測量精度為 0.5 級。

• 將高壓信號轉換為低壓直流輸出
• 限制連接設備的電壓水平
• 提供可以從測量位置傳輸?shù)竭h程點的信號
• DIN 導軌外殼
• 轉換為標準直流輸出信號
• 用戶可選擇的輸出配置
• 適用于指示和PLC 的輸出
• 高準確率
• 零位和跨度調整
• 單相系統
• 阻燃外殼
• 具有成本效益的遠程計量
• 降低信號電平以便于計量
• 安全隔離輸出
• 短路和開路保護

• 輸入：標稱輸入電壓：取決于設備類型（標稱110V-480V AC）
• max連續輸入過載電壓：標稱值的120%
• 標稱輸入電壓負荷：<0.2VA
• 額定輸入電流：取決于設備類型。 （標稱 5 或 1A 交流電）
• max連續輸入過載電流：額定值的120%
• max短時輸入電流：20 x 量程max，持續 1 秒
• 輔助：工作范圍：

110-240V AC/DC +/-10%

12-48V 直流 +/-10%

• 精度等級：0.5%
• 精度范圍：20-120%
• 響應時間：

< 400 毫秒，額定輸出的 0-99%

< 250 毫秒，從 0-90%

• 直流輸出（因型號而異）：

0/1mA 到 10KΩ

0/5mA 到 2KΩ

0/10mA 到 1KΩ

0/20mA 至 500Ω

4/20mA 到 500Ω

0/10V 到 1KΩ

• max輸出：開路時24V DC
• 輸出紋波：<0.5% 全額定輸出
• 電流輸出保護：保護開路和短路輸出
• 電壓輸出保護：保護開路輸出。
• 跨度調整：+/- 10%
• 調零：+/- 2%
• 外殼形式：DIN導軌安裝
• 尺寸（標稱）：75 x 90 x 60mm (AT1, AT2)
• 材質：聚碳酸酯 UL94V0
• 重量：取決于設備類型（標稱200-300g）
• 端子：帶罩螺絲夾 0.05-4mm 電線
• 工作溫度：0°C 至 +60°C
• 溫度系數：0.03%/°C（典型值）
• 儲存溫度：-20°C 至 +70°C
• 相對濕度：0-95% 無冷凝
• 沖擊：30g 3 平面
• 振動：10Hz 至 50Hz
• 介電電壓：在輔助和測量輸入之間承受 3.25kV rms 50Hz 1 分鐘的測試

• 開關設備
• 發電機組
• 能源管理和建筑管理系統
