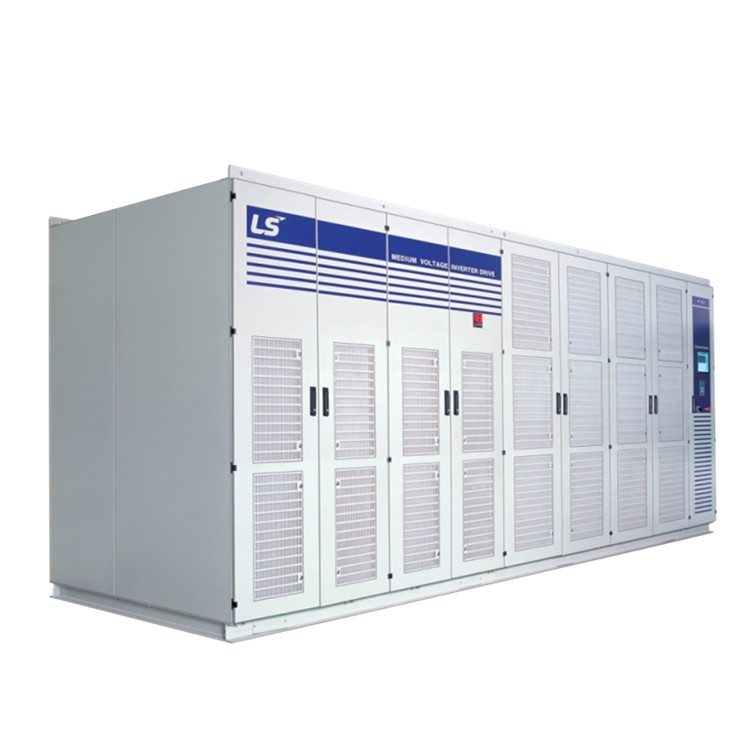

LS產電高壓變頻器是由采用新技術的緊湊的綜合系統組成，實現效率、高力率的節能解決方案。LS產電高壓變頻器由以用戶為中心的接口構成，可簡單操作，并展現想要的信息，使顧客方便更大化。

• 獨立串聯方式

串聯的單相低壓電源產生的MV，利用多繞組變壓器的相位差提高輸入質量(不需要輸入濾波器)，多級PWM產生正弦輸出波形不需要輸出濾波器，大大減小了連接至電機的長距離電纜產生的反射電壓的影響。所需獨立電源的數量與電源單元的數量相同，組成簡單易于安裝模塊(電源單元)。

• 高效率

具有98%甚至更高的轉換效率，全部驅動系統的效率: 96~97%。

• 電源功率因數控制

在任意速度區間都具有高功率因數&穩定的控制性能。

• 小型化

優化的內部設計可以更加充分的了解面板內部的熱運動情況。

• 內置單元旁路

功率單元的自診斷旁路技術，高壓變頻器在運行中串聯鏈接的任意一個功率單元出現故障時，使出現故障的功率單元自動旁路，該功能可根據需要進行自動/手動設定。

• 無傳感器矢量控制

強大的無傳感器適量算法，可在低速時獲得高的轉矩性能和準確的速度控制。

飛車啟動

• 準確的頻率搜索，保證設備安全穩定運行。

M1000Z系列高壓變頻器不但可以實現傳統的飛車啟動功能，還可以識別和分辨干擾性故障，保證變頻器在受到干擾性非持續性故障情況下，保證設備連續運行，對安全生產起到積極的效果，同時也有效的避免了在電機自由旋轉下啟動過電流的發生。M1000Z系列變頻器針對以下的情況，將啟動“飛車啟動”功能:

雷電干擾等，裝置保護停機后干擾消失;

運行中瞬時故障(如通信干擾等軟故障) ;

高壓動力電源瞬時掉電、閃變導致裝置保護停機;

誤操作導致裝置停機;

緊急事故處理恢復時;

工頻/變頻雙向相互切換需要。

電壓等級：6kV/10kV

采用標準：GB12668-4

輸出部分

過載能力：130% In 1min/ 10min, 180%In立即保護

電壓形式：SPWM移相疊加波形，0-Un(標稱額定輸出電壓值)連續可調節

輸出頻率：0-50Hz或0-60Hz可調節

頻率分辨率：0.01Hz

諧波電流：< 2% (滿載)

輸入部分

輸入頻率

三相: 50/60Hz

允許頻率波動

頻率: -5~ +5%

電壓波動：-10%~ +10%

功率因數：> 0.96 (超過20%負載)

電流諧波：符合電力質量標準IEEE519-2004

系統控制器：TI公司DSP專用電機調速芯片

控制電源：AC380V,三相四線

啟動頻率：0.1-10Hz(可設置)

輸入輸出接口：16路數字量輸入、16 路數字量輸出

2路模擬量輸入、2路模擬量輸出(4-20mA 或0-10V)

通訊接口：RS232,RS485,CAN,Modbus-RTU,Profibus-DP

信號隔離方式：光電隔離

控制信號傳輸：光纖傳輸，代碼轉換

精確度：

頻率穩定精確度: 0.1%，電壓精確度: 2%

效率：>97%(額定負載)，>95%(大于20%負載)

轉矩提升：0-10%額定電壓(可設置)

加/減速時間：0-3000s (可設置)

瞬時斷電恢復再啟動：自動重啟動模式可選，等待時間0.1-30s (可設置)

PID參數

手動設定參數值: P:2-850%; l:0.5-350s; D:1-200s

自整定：內置PLC采用自整定模糊控制，智能調節，系統響應速度快，精度高，穩定性好，

PID參數自動調節，可減少現場調試工作量

分辨率：傳感器量程min.1%

穩定精度：由設定精度誤差和傳感器精度決定

顯示觸摸屏

輸入/ 輸出：頻率，電壓，電流,功率，功率因數故障/報警記錄；參數設定

保護功能：過流，短路，接地故障，過電壓，低電壓，過載，過熱，電機過載，缺相，IGBT短路，單元故障等

故障切換：系統旁路轉換和單元旁路

LS產電高壓變頻器是以經認證的信賴性/經濟性為基礎，提供天然氣、水處理、造船、發電、水泥等多種領域的解決方案。
