測量套件概述
NI CompactDAQ單一測量套件的硬件包括1個USB機箱、以太網機箱或802.11 Wi-Fi機箱以及50多種NI C系列專用測量模塊中的一種。 這些小巧、堅固的套件是便攜式或分布式測量的理想之選。

機箱
機箱通過USB、以太網或802.11 Wi-Fi總線控制模塊的定時并處理與PC的通信。此外，所有NI CompactDAQ機箱均內含4個計數器/定時器，幫助用戶通過一個類似NI 9401的數字I/O模塊進行訪問。

模塊
NI 9201是一款適用于8通道模擬輸入的C系列模塊，最大總采樣率為500 kS/s。該模塊以較低的價格有效地將經濟型多功能系統所需的高通道數和高速率相結合。

與大多數的C系列模塊相同，NI 9201具有很高2,300 Vrms的有害電壓尖脈保護。 這意味著在絕緣等級內的有害電壓不會對系統中的其他模塊、機箱或任何相連的計算機設備造成任何損害。 除了通過絕緣提供保護外，該產品還針對錯誤信號連接或每路通道的意外輸出，提供高達100 V的過壓保護。

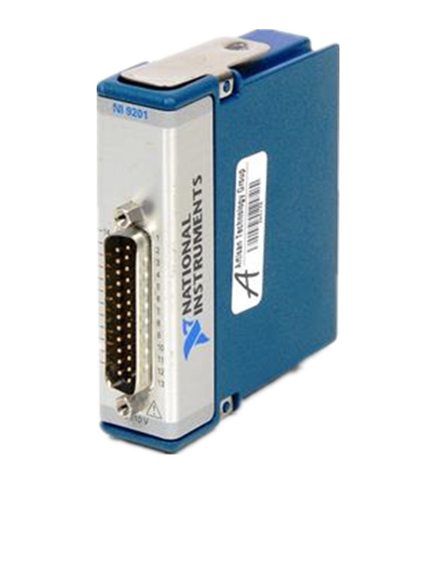

NI 9201可以選擇2類連接器—直接連接的10針螺栓端子連接器和25針D-SUB連接器。 工業標準的25孔D-SUB連接器提供了低價位線纜，用于連線至NI或其他供應商的各類附件。 多家供應商還提供自定義D-SUB電纜制造服務以及全面滿足用戶應用需求的封裝針腳電纜。


附件
NI推薦使用用于NI 9201的NI 9932防變形連接器附件。NI 9934（或其他25針D-SUB連接器）需與帶D-SUB模塊的NI 9201配合使用。 NI 9934包括一個防應變的螺栓端子連接器以及一個用于創建自定義電纜組件的D-SUB焊接后罩。
