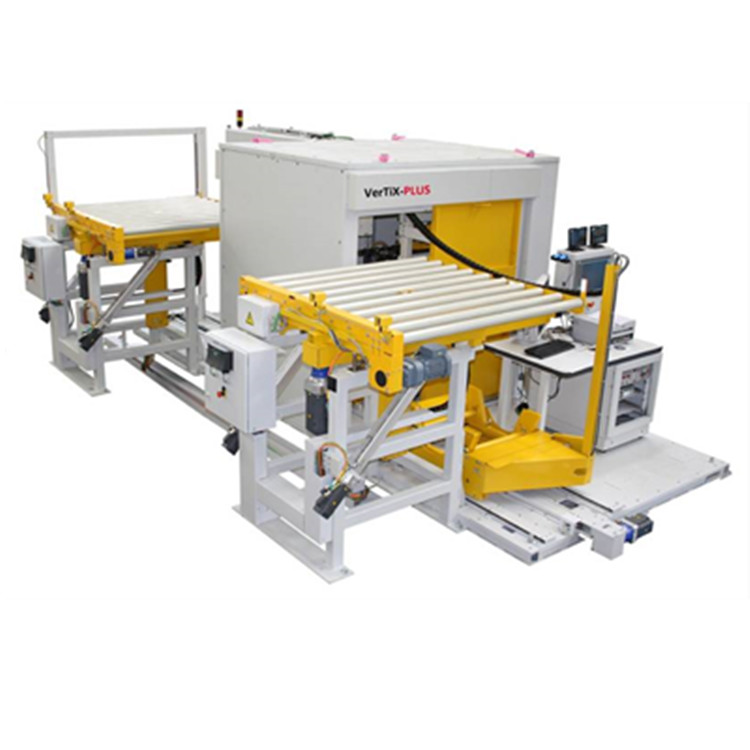

VerTiX PLUS X射線檢查系統是一個完整的X射線系統，帶有集成的操縱器。運輸和進給裝置確保輪胎的準確位置。輪胎在垂直位置進行X射線檢測，以限制變形，圖像顯示在監視器上。VerTiX PLUS還可與Coll-Tech X射線自動缺陷識別（ADR）軟件一起使用。這允許操作員設置警告限制，以檢測輪胎任何區域和任何方向的異常。

• PCR、輕型卡車、客車和單輪胎的全自動集成工藝
• 高精度X射線圖像，間距0.4 mm
• 插入并開始輪胎檢查-快速啟動
• 高精度的X射線圖像。該X射線系統集成在13”至30”胎圈直徑范圍內的輪胎上。這是一個從輪胎進入入口輸送機到輪胎離開出口輸送機的全自動過程，無需操作員干預。
• 市場上任何垂直X射線機的快速循環時間，不到22秒。
• 緊湊設計，滿足小空間要求。該系統還將安裝在標準的40’集裝箱中，便于運輸物流。
• 低的總生命周期成本。該系統的設計理念是維護少，啟動時間快。

入口和出口輸送機

輪胎開關和分揀裝置

輪胎標記裝置（熱箔或標簽）

ADR軟件

機器尺寸

高度約為22 30mm

寬度約為7449mm

深度應用4269.5mm

輻射角6°x 280°

寬度約為7449mm（非擴散）

深度應用4962m

輪胎尺寸

外徑：495-1327 mm

截面寬度：135-510 mm

胎圈直徑：13" . 30"

胎圈擴散距離：min.85-70mm（非擴散）

輪胎重量：Max.160kg

X射線管

Max.100 KV（3.0mA）

Max.6mA

輻射角6°x 280°
